產品概述
PZ30配電箱是一種終端組合電器配電箱，適用于各類民用住宅，高層建筑賓館大廈，商場醫院，工礦企業等建筑場合。符合GB7251.3-2006《低壓成套開關設備和控制設備》標準。

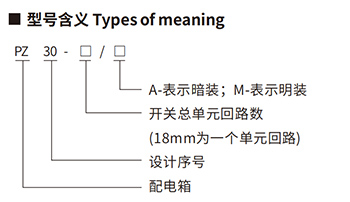

型號及特點
技術參數
● 額定工作電壓 AC380V或AC220V
● 最大額定工作電流 100A
● 額定絕緣電壓 500V
● 頻率 50Hz
● 防護等級 IP30
● 短時耐受電流 6KA

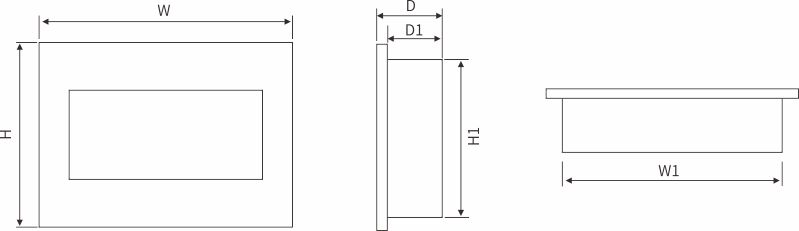

外形尺寸
|
序號 No. |
名稱 Description |
型號 Type |
暗裝面板尺寸 Size offlush mounted panel |
暗裝箱體尺寸、明裝外形尺寸 Size offlush mounted box, sizeof suspension mounted type |
|||
| H | w | H1 | W1 | D | |||
| 1 |
4回路配電箱暗裝（明裝） 4 circuits mounted units |
PZ30-4A/M | 170 | 175 | 150 | 145 | 90 |
| 2 |
6回路配電箱暗裝（明裝） 6 circuits mounted units |
PZ30-6A/M | 225 | 210 | 185 | 200 | 90 |
| 3 |
8回路配電箱暗裝（明裝） 8 circuits mounted units |
PZ30-8A/M | 225 | 245 | 220 | 200 | 90 |
| 4 | 10回路配電箱暗裝（明裝） 10 c,rcu,ts mounted units | PZ30-10A/M | 285 | 285 | 260 | 260 | 90 |
| 5 |
12回路配電箱暗裝（明裝） 12 c,rcu,ts mounted units |
PZ30-12A/M | 285 | 320 | 295 | 260 | 90 |
| 6 | 15回路配電箱暗裝（明裝） 15 circuits mounted units | PZ30-15A/M | 285 | 375 | 350 | 260 | 90 |
| 7 | 18回路配電箱暗裝（明裝） 18 c1rcu1ts mounted units | PZ30-18A/M | 285 | 425 | 400 | 260 | 90 |
| 8 |
單排20回路配電箱暗裝（明裝） Single-row 20 c1rcu1ts mounted units |
PZ30-20A/M | 285 | 465 | 440 | 260 | 90 |
| 9 |
雙排20回路配電箱暗裝（明裝） Double-row 20c1「cu1ts mounted units |
PZ30-20A/M | 485 | 285 | 260 | 460 | 90 |
| 10 |
雙排24回路配電箱暗裝（明裝） Double-row 24 c1「cu1ts mounted units |
PZ30-24A/M | 485 | 320 | 295 | 460 | 90 |
| 11 |
雙排30回路配電箱暗裝（明裝） Double-row 30c1rcu1ts mounted units |
PZ30-30A/M | 485 | 375 | 350 | 460 | 90 |
| 12 |
雙排36回路配電箱暗裝（明裝） Double-row 36c,rcu,ts mounted un,ts |
PZ30-36A/M | 485 | 425 | 400 | 460 | 90 |
| 13 |
三排45回路配電箱暗裝（明裝） Three-row 45 c,rcu,ts mounted units |
PZ30-45A/M | 690 | 375 | 350 | 665 | 90 |
