產品概述
GCS型低壓抽出式開關柜，適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為400V、660V，額定電流為5000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
本產品符合GB7251.12-2013《低壓成套開關設備和控制設備》,IEC61439-2:2011《低壓成套開關設備和控制設備》等標準的要求。

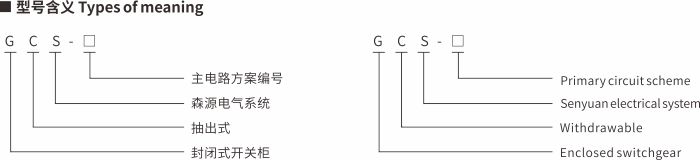

型號及特點
正常使用條件 Normalservice conditions
● 海拔高度不超過2500m(特殊工藝下，可達4000m);
● 周圍空氣相對濕度在最高溫度為+40°C時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響;
● 裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合GBJ232-82標準);
● 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所;技術參數
| 名稱Description | 單位Unit | 參數Specifications | |
|
主電路額定電莊(V) Rated primary circuit voltage |
V | AC400/660 | |
|
輔助電路額定電壓 Rated auxiliary circuit voltage |
V | AC220、380(400)、DC110、220 | |
|
額定頻率(Hz) Rated frequency |
Hz | 50(60) | |
|
額定絕緣電壓(V) Rated insulation voltage |
V | 660 | |
|
額定電流(A) Rated Current |
水平母線 Horizontal busbar |
A | ≤5000 |
|
垂直母線(MCC) Vertical Busbar |
A | 1000 | |
|
母線額定短時耐受電流(kA/ls) Rated short-time withstand current of busbar |
(KA/1s) | 50,80 | |
| 母線額定峰值耐受電流(kA/0.1s) Rated peak withstand cu「rent of busbar | (KA/0.1s) | 105,176 | |
| 工頻試驗電壓(V/lmin) Rated powerfrequency withstand voltage(lmin) |
主電路 primary circuit |
V | 2500 |
|
輔助電路 Auxiliary circuit |
V | 2000 | |
|
母線 Busbar |
三相四線制 Three phase four-wire |
A.B.C.PEN | |
|
三相五線制 Three phase five-wire |
A.B.C.PE.N | ||
|
防護等級 Degree of protection |
IP30.IP40 | ||

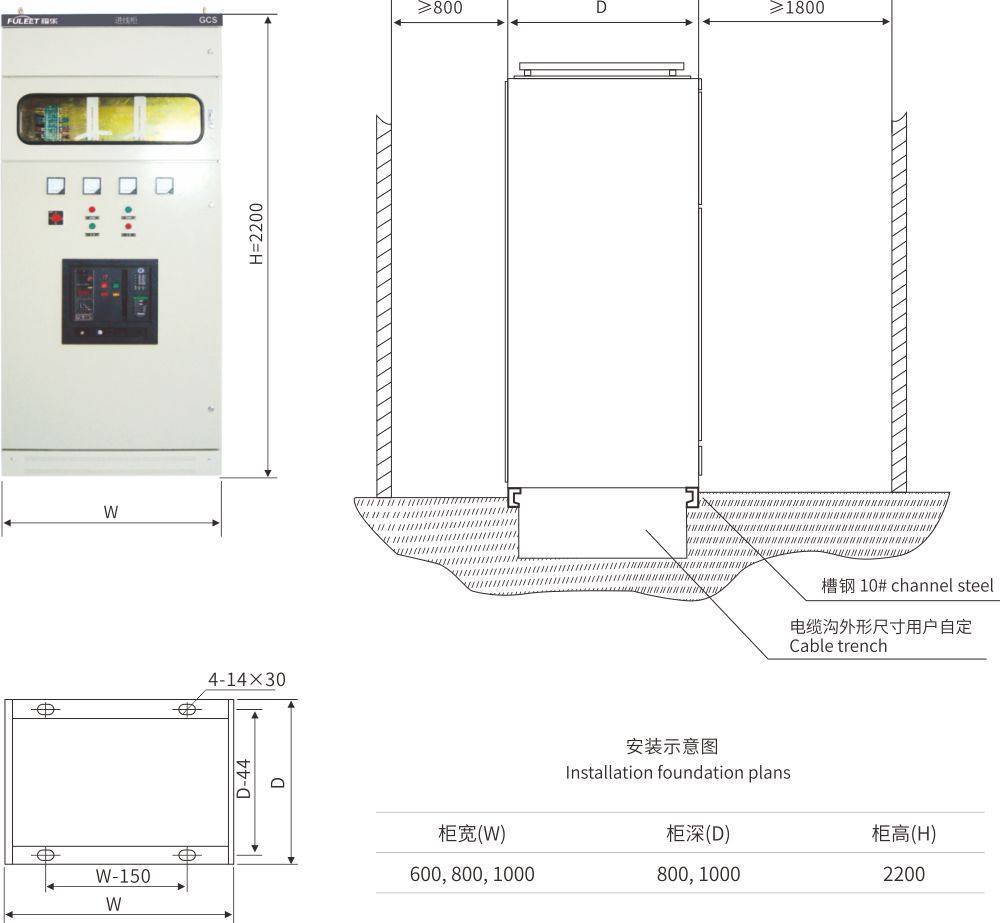

外形尺寸
結構及尺寸 Structure and Dimensions
安裝GCS系列開關柜屬非靠墻垂直安裝，其后面為柜體的出線電纜溝，為便于維護，后面距墻通常為800~1800mm:正面距離安裝見下圖。
