產品概述
一個世紀以來，電力變壓器原理未曾改變，隨著年代的推進，先進生產設備日臻完善，我公司生產的非晶合金卷鐵芯變壓器是用新型導磁材料——非晶合金卷繞制作鐵芯而成的變壓器，它比硅鋼片作鐵芯變壓器的空載損耗下降的80%左右，空載電流下降約80%，是目前節能效果較理想的配電變壓器，特別適用于農村電網和發展中地區等負載率較低的地方。非晶合金鐵芯配電變壓器空載損耗低、節能、環保優勢明顯，符合我國政府倡導的“節約資源，保護環境，建設節約型社會”產業政策。油浸變壓器還可減排CO、SO、NOx等有害氣體，被稱為二十一世紀的“綠色材料”。

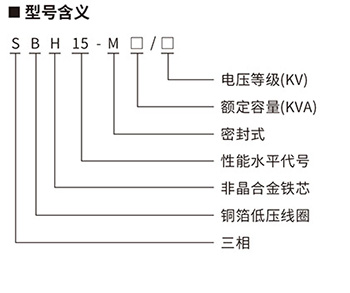

型號及特點
產品符合標準
GB 1094.1- 2013《電力變壓器第一部分:總則》變壓器低壓采用銅箔線圈，增強變壓器承受短路的能力。
變壓器聯結組采用Dyn11，減少諧波對電網的影響，改善供電質量。
油箱和箱蓋焊為一體的全密封結構,延長使用壽命,免維修。帶材寬度：142mm、170mm、213mm

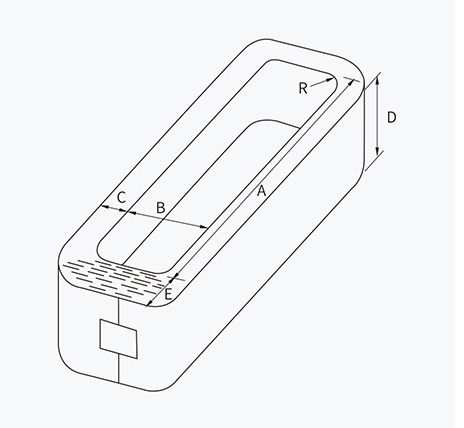

A：鐵芯窗高：150-1000mm技術參數
SH15-M技術參數
|
額定容量 (KVA) |
電壓組合及分接范圍(kV) |
聯結組標號 Lable of connecting group |
空載損耗 (W) |
負載損耗 (W) |
空載電流 (%) |
短路阻抗 (%) |
||
|
高壓(kV) |
高壓分接范圍(%) High voltage tapping range |
低壓(kV) |
||||||
|
30 |
6 |
±5±2x2.5 |
0.4 |
Dyn11 |
33 |
600 |
1.70 |
4.0 |
|
50 |
43
|
870
|
1.30
|
|||||
|
63 |
50
|
1040
|
1.20
|
|||||
|
80 |
60
|
1250
|
1.10
|
|||||
|
100 |
75
|
1500
|
1.00
|
|||||
|
125 |
85
|
1800
|
0.90
|
|||||
|
160 |
100
|
2200
|
0.70
|
|||||
|
200 |
120
|
2600
|
0.70
|
|||||
|
250 |
140
|
3050
|
0.70
|
|||||
|
315 |
170
|
3650
|
0.50
|
|||||
|
400 |
200 |
4300 |
0.50 |
|||||
|
500 |
240
|
5150
|
0.50
|
|||||
|
630 |
320 |
6200 |
0.30 |
4.5 |
||||
|
800 |
||||||||
|
1000 |
||||||||
|
1250 |
530 |
12000 |
0.20 |
|||||
|
1600 |
630 |
14500 |
0.20 |
|||||
|
2000 |
750 |
17400 |
0.20 |
5 |
||||
|
2500 |
900 |
20200 |
0.20 |
|||||
SH16-M技術參數
|
型號 |
電壓組合(kV) |
聯結 方式 Conn- |
空載 損耗 (W) No- |
負載 損耗 (W) |
空載 電流 (%) No- |
阻抗 電壓 (%) Impe- |
外形尺寸(mm) |
安裝底座中心 |
油重 (kg) |
總重 (kg) |
||||
|
高壓 |
高壓分 接范圍 (%) |
低壓 |
L |
H |
B |
|||||||||
|
SH16-M-50/10 |
6 |
±2 x2.5 |
0.4 |
Dyn11 |
38 |
870 |
0.9 |
4.0 |
950 |
1040 |
620 |
400x550/4-?14 |
160 |
680 |
|
SH16-M-100/10 |
58 |
1500 |
0.7 |
4.0 |
1060 |
1070 |
770 |
400x660/4-?14 |
190 |
890 |
||||
|
SH16-M-160/10 |
78 |
2200 |
0.5 |
4.0 |
1060 |
1150 |
930 |
400x870/4-?19 |
250 |
1190 |
||||
|
SH16-M-200/10 |
90 |
2600 |
0.5 |
4.0 |
1110 |
1170 |
930 |
550x870/4-?19 |
270 |
1300 |
||||
|
SH16-M-250/10 |
110 |
3050 |
0.5 |
4.0 |
1180 |
1180 |
1010 |
550x870/4-?19 |
300 |
1460 |
||||
|
SH16-M-315/10 |
130 |
3650 |
0.4 |
4.0 |
1180 |
1180 |
1010 |
550x870/4-?19 |
240 |
1400 |
||||
|
SH16-M-400/10 |
160 |
4300 |
0.4 |
4.0 |
1200 |
1180 |
1010 |
550x870/4-?19 |
280 |
1660 |
||||
|
SH16-M-500/10 |
190 |
5150 |
0.4 |
4.0 |
1270 |
1200 |
1160 |
660x1070/4-?19 |
300 |
1950 |
||||
|
SH16-M-630/10 |
230 |
6200 |
0.3 |
4.5 |
1450 |
1330 |
1240 |
820x1070/4-?14 |
480 |
2450 |
||||
|
SH16-M-800/10 |
280 |
7500 |
0.3 |
4.5 |
1520 |
1460 |
1380 |
820x1070/4-?19 |
520 |
2900 |
||||
|
SH16-M-1000/10 |
330 |
10300 |
0.3 |
4.5 |
1720 |
1510 |
1460 |
820x1070/4-?19 |
680 |
3500 |
||||
|
SH16-M-1250/10 |
390 |
12000 |
0.2 |
4.5 |
1785 |
1690 |
1330 |
820x1070/4-?19 |
800 |
3980 |
||||
|
SH16-M-1600/10 |
470 |
14500 |
0.2 |
4.5 |
1880 |
1970 |
1380 |
820x1070/4-?19 |
850 |
5300 |
||||
|
SH16-M-2000/10 |
570 |
17400 |
0.2 |
5.0 |
2080 |
1965 |
1540 |
820x1070/4-?19 |
1310 |
6150 |
||||
|
SH16-M-2500/10 |
680 |
20200 |
0.2 |
5.0 |
2400 |
2350 |
1500 |
820x1070/4-?19 |
1850 |
8200 |
||||
